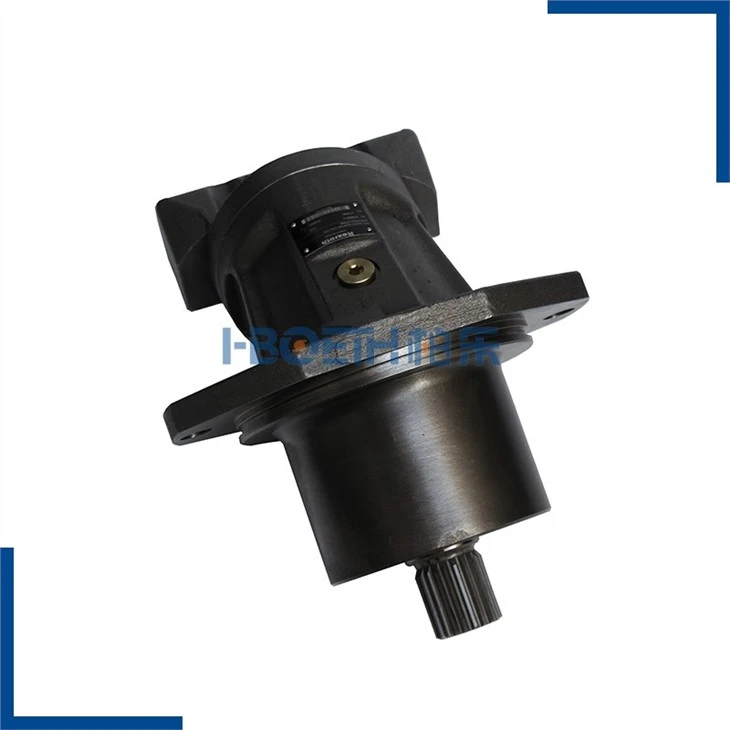

Rexroth Hidrolik Pistonlu Motor A2FE A2FE125

Rexroth Hydraulic Piston Motoe A2FE A2FE125

Rexroth Hidrolik Pistonlu Motor A2FE A2FE125

A2FE motorlar deplasman boyutlarında mevcuttur: 28|32|45|56|63|80|90|107|125|160|180|250|355 cc/devir Nominal basınç 400 bar'a kadar, maksimum basınç 450 bar'a kadar. Çıkış torku, yüksek basınç ve alçak basınç tarafı arasındaki basınç farkı ile artar.

Soruşturma göndermek

Açıklama

rexroth hidrolik pistonlu motor A2FE serisi

Bosch Rexroth A2FE motorun diğer özellikleri şunları içerir:

Girintili montaj flanşı sayesinde yerden tasarruf sağlayan yapı

Kurulumu kolay, sadece mekanik dişli kutusuna kaydırın

Yüksek güç yoğunluğu

Çok yüksek toplam verimlilik

Yüksek başlangıç ve toplam verimlilik

Entegre basınç tahliye valfi ile isteğe bağlı

Kurulum sırasında uyulması gereken hiçbir yapılandırma özelliği yoktur

Monte edilmiş ek valf ile isteğe bağlı: dengeleme valfi (BVD/BVE), yıkama ve takviye basınç valfi

Bükülmüş eksen tasarımı

değerler tablosu

Boyut				28	32	37	45	56	63	80	90	107	23	28	32	45	56	63	80	90	107	125	160	180	45	56	63	80	90	107	125
Sürüm				A2FEN									A2FEM												A2FEH
Yer değiştirme geometrik, devir başına		Vg	cm³	28.1	32	36.8	44.2	56.6	63	81.7	90.5	108.8	22.9	28.1	32	44.9	56.6	63	79.8	90.5	106.7	125	160.4	180	44.9	56.6	63	79.8	90.5	106.7	125
Nominal basınç		pnom	çubuk	300	300	300	300	300	300	300	300	300	400	400	400	400	400	400	400	400	400	400	400	400	450	450	450	450	450	450	450
maksimum basınç		pmaks	çubuk	350	350	350	350	350	350	350	350	350	450	450	450	450	450	450	450	450	450	450	450	450	500	500	500	500	500	500	500
Azami hız		isim 1)	rpm	4725	4725	4200	4200	3750	3750	3375	3375	3000	6300	6300	6300	5000	5000	5000	4500	4500	4000	4000	3600	3600	5000	5000	5000	4500	4500	4000	4000
Azami hız		nmaks 2)	rpm	5175	5175	4650	4650	4125	4125	3700	3700	3300	6900	6900	6900	5500	5500	5500	5000	5000	4400	4400	4000	4000	5500	5500	5500	5000	5000	4400	4400
giriş akışı	nnom'da	qV	l/dak	133	151	155	186	212	236	276	305	326	144	177	202	225	283	315	359	407	427	500	577	648	225	283	315	359	407	427	500
Tork 3)	akşamüstü	M	nm	134	153	176	211	270	301	390	432	519	146	179	204	286	360	401	508	576	679	796	1021	1146	322	405	451	571	648	764	895
Döner sertlik		c	kNm/rad	2.2	2.46	4.29	4.84	6.97	8.11	8.47	9.85	10.96	1.76	2.2	2.46	4.65	6.97	8.11	9.1	9.85	12.49	13.65	21.32	23.04	4.65	6.97	8.11	9.1	9.85	12.49	13.65
Döner grup için atalet momenti		JTW	kg·m²	0.001	0.0011	0.0012	0.0012	0.0034	0.0035	0.0037	0.0058	0.0061	0.001	0.001	0.0011	0.0033	0.0034	0.0035	0.0056	0.0058	0.0088	0.0091	0.0248	0.0254	0.0033	0.0034	0.0035	0.0056	0.0058	0.0088	0.0091
Vaka hacmi		V	l	0.3	0.3	0.3	0.3	0.6	0.6	0.6	0.65	0.65	0.3	0.3	0.3	0.6	0.6	0.6	0.65	0.65	1.1	1.1	0.8	0.8	0.6	0.6	0.6	0.65	0.65	1.1	1.1
Yaklaşık ağırlık.)		m	kilogram	10.7	10.7	10.7	10.7	17	17	17	23	23	10.7	10.7	10.7	17	17	17	23	23	32.8	32.8	41	41	17	17	17	23	23	32.8	32.8
